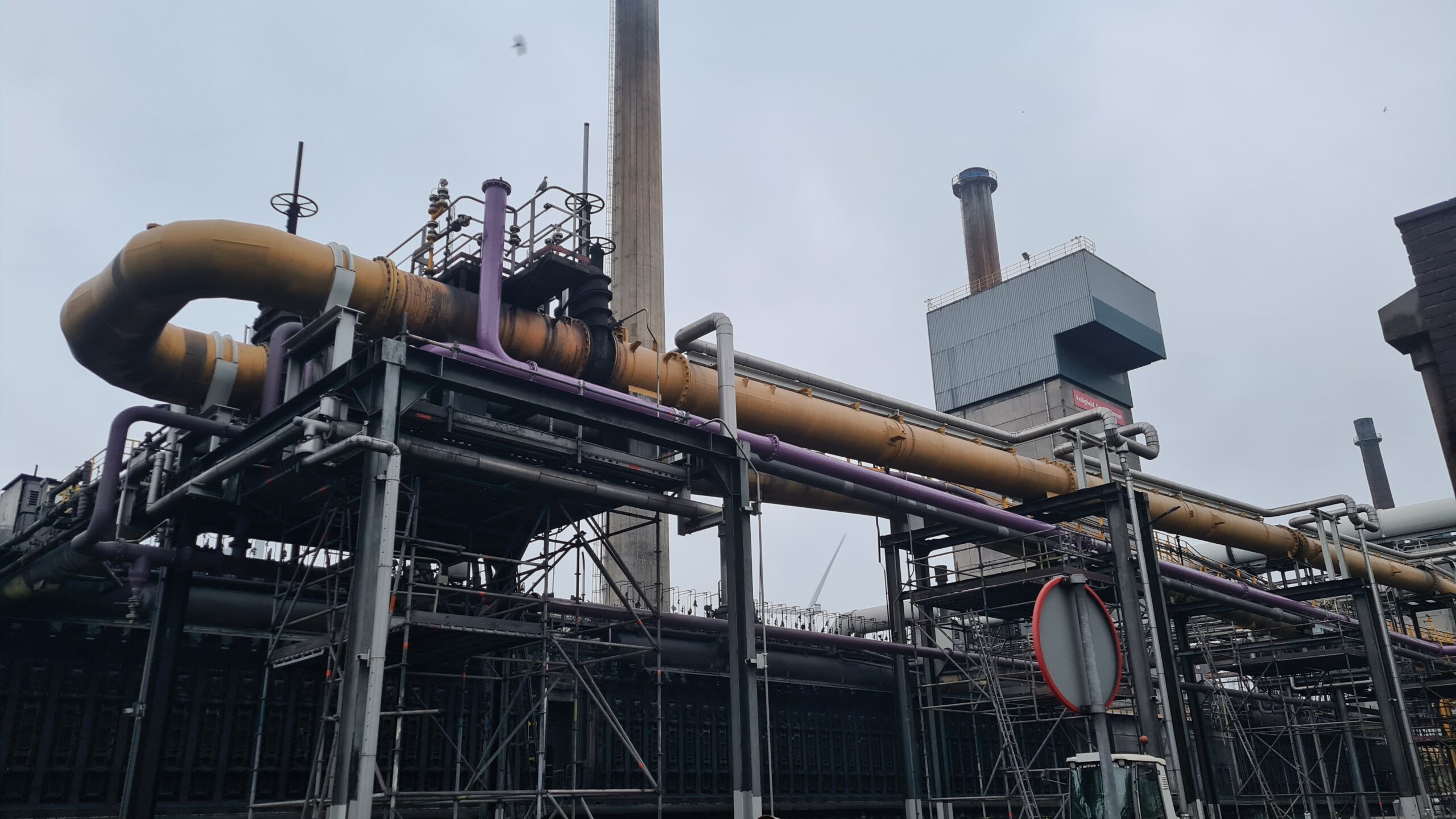

Voor een staalproducent in Nederland hebben we een dubbel leidingtracé (Noord- en Zuidleiding) van ruim 330 meter gerealiseerd en vervangen.
Vicoma’s rol: 3D-scan en berekeningen

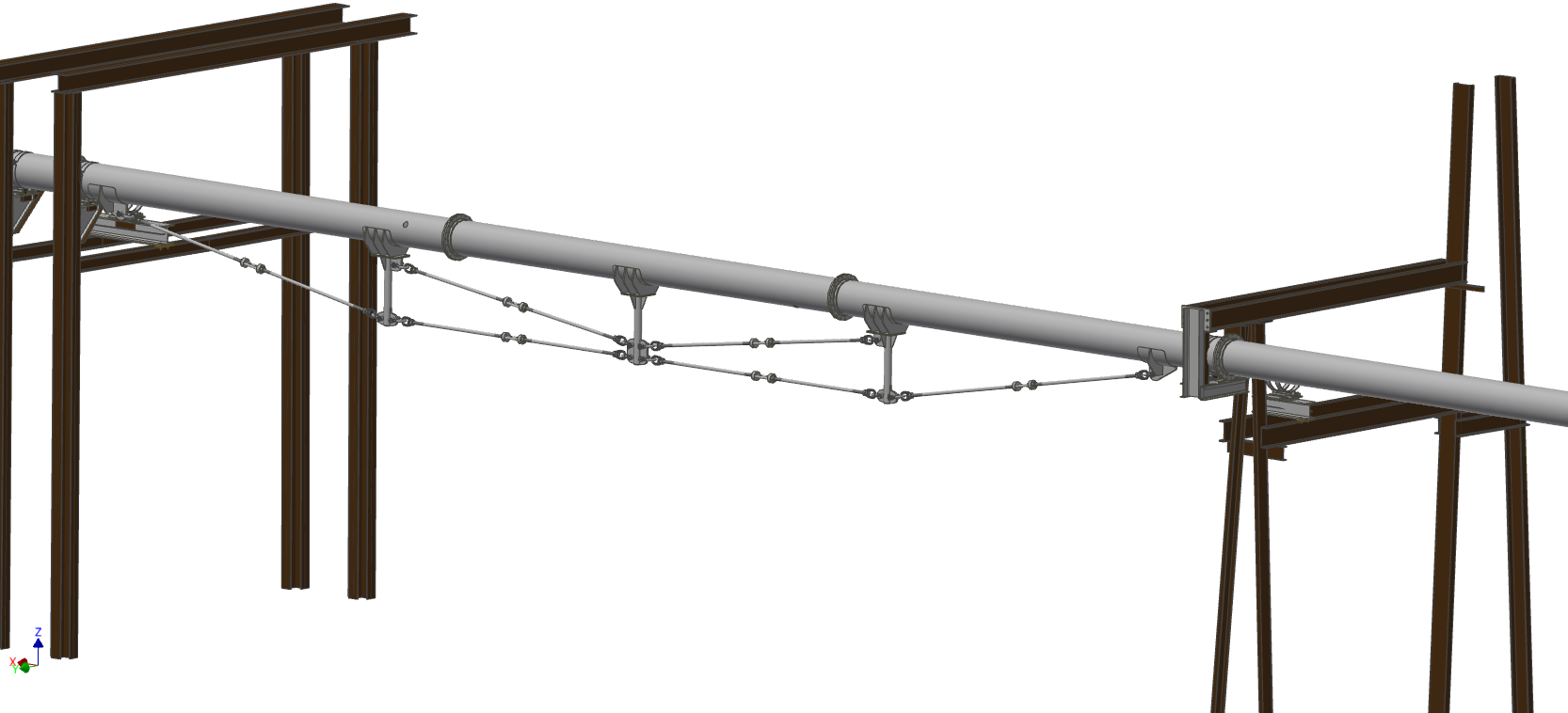

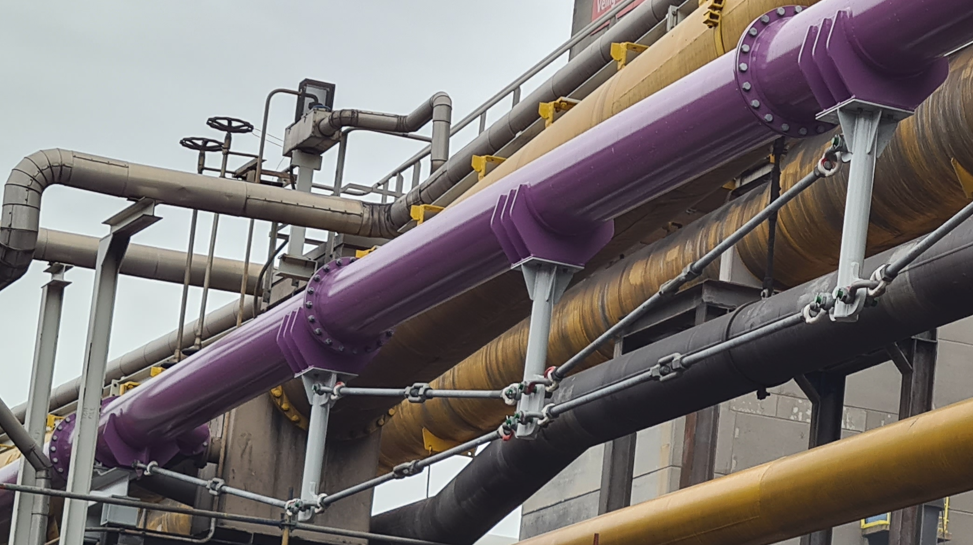

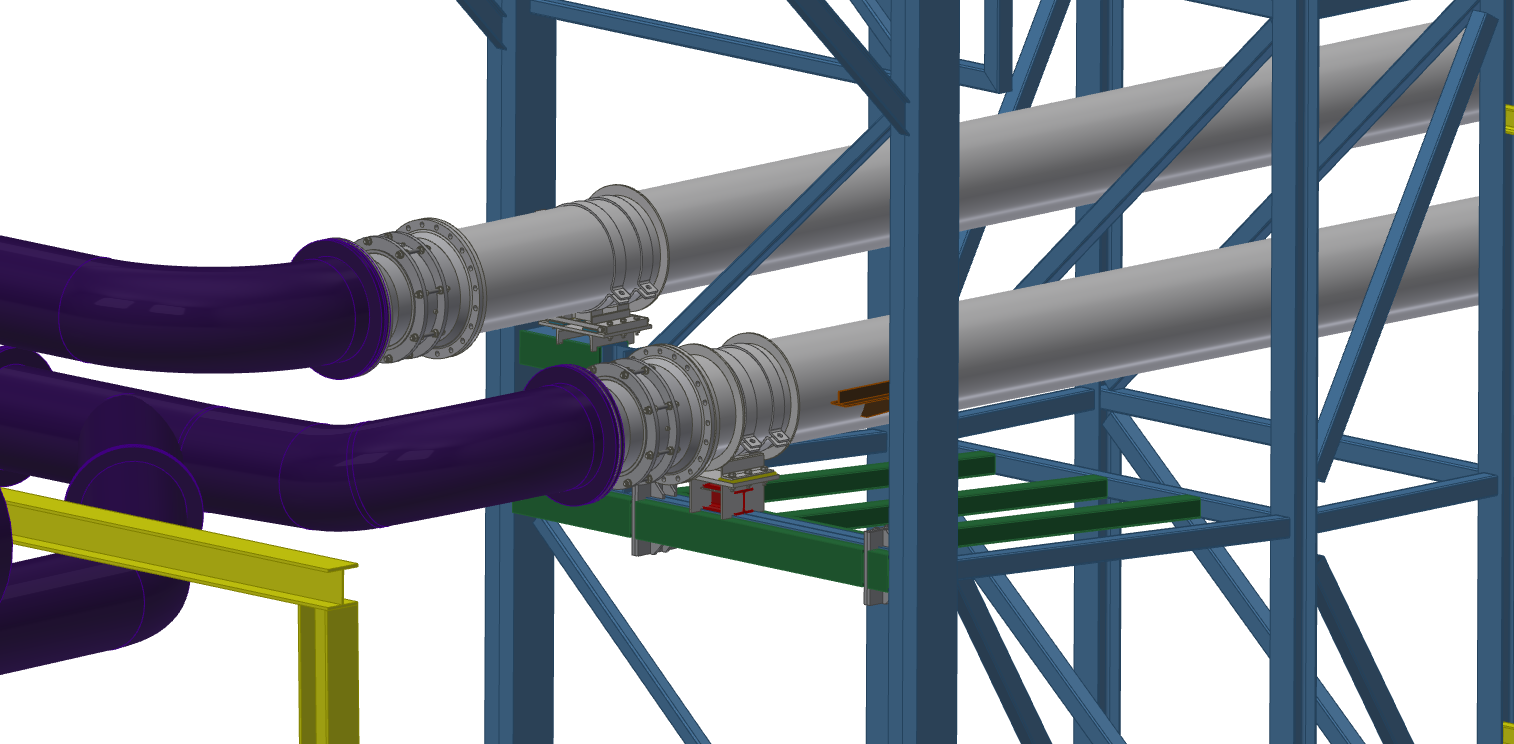

Vicoma is gestart met een 3D-scan van de bestaande situatie. Op basis daarvan zijn de pipe stress berekeningen gemaakt en is het gedrag van de leidingen in combinatie met trekstangen doorgerekend. Die trekstangen zorgen ervoor dat ongewenste bewegingen worden beperkt en de stabiliteit geborgd blijft.

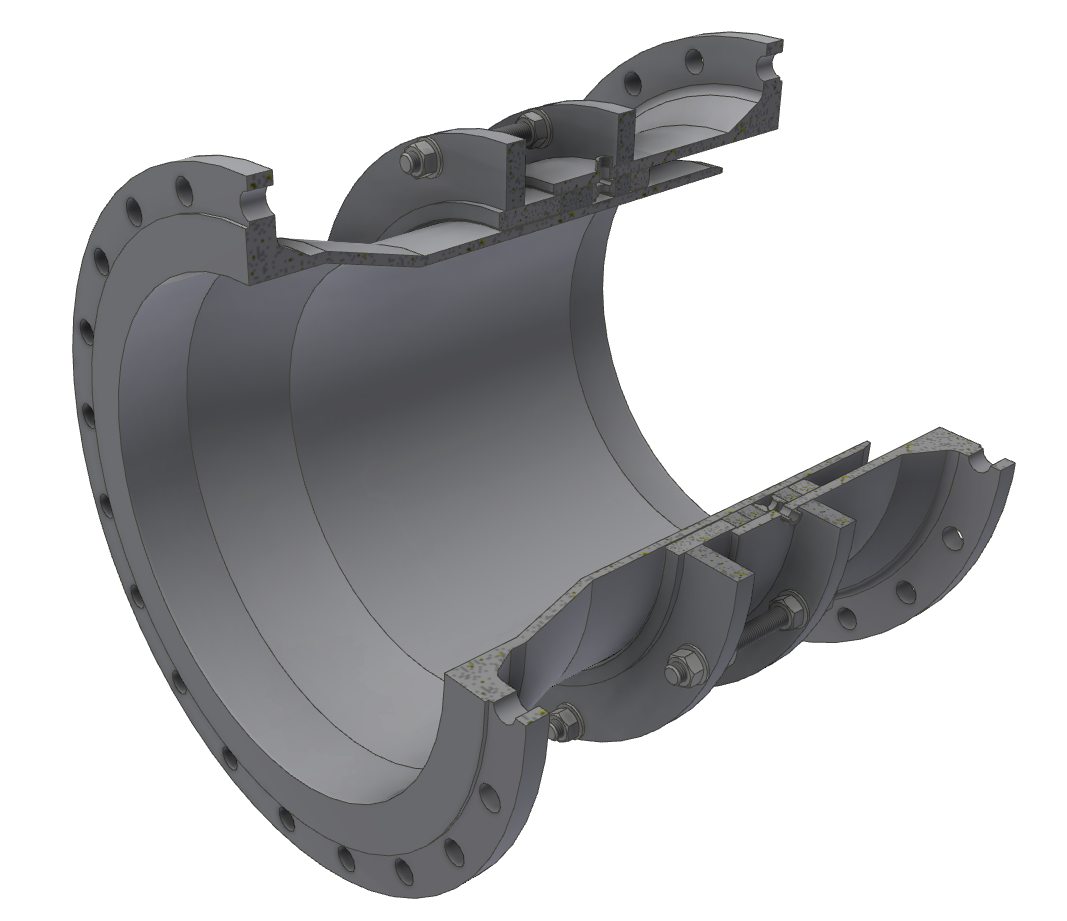

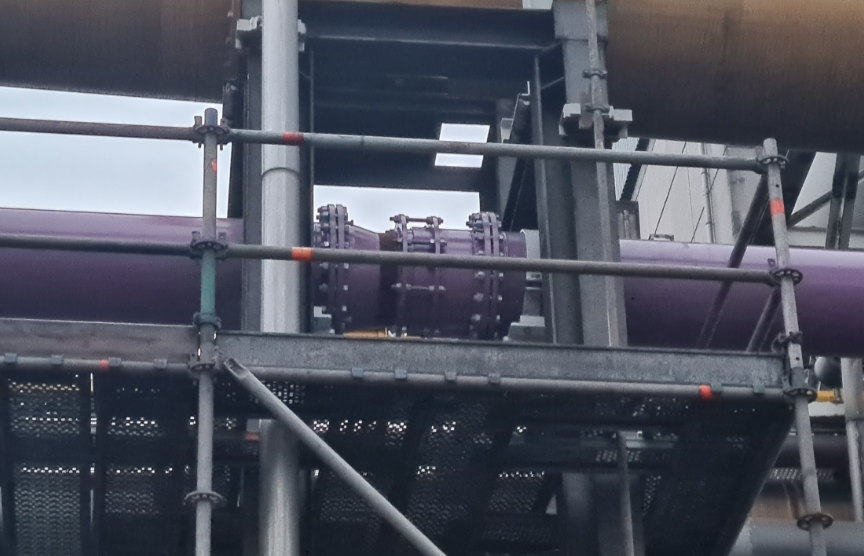

Een belangrijk onderdeel van het ontwerp zijn de op maat gemaakte schuifstukken. Deze vangen thermische uitzetting en krimp op, onder andere bij mediumtemperaturen tot circa 80°C. De passtukken zijn voorzien van een smeersysteem, zodat beweging tijdens bedrijf gecontroleerd en betrouwbaar blijft verlopen.

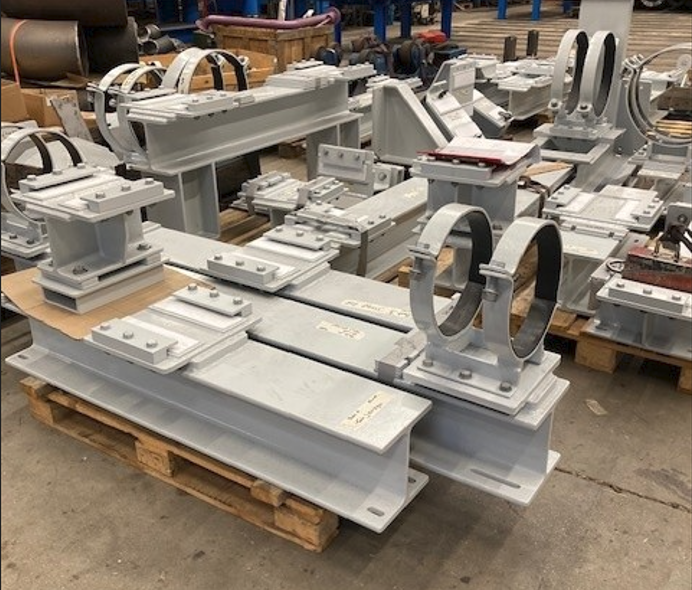

De leiding wordt gedragen door circa 17 ondersteuningsbokken, met een mix van vaste en schuivende oplegpunten en meerdere pendelpoten. Door slim gebruik van glijsystemen kan de leiding bewegen waar dat nodig is, zonder extra weerstand of ongewenste belasting.
